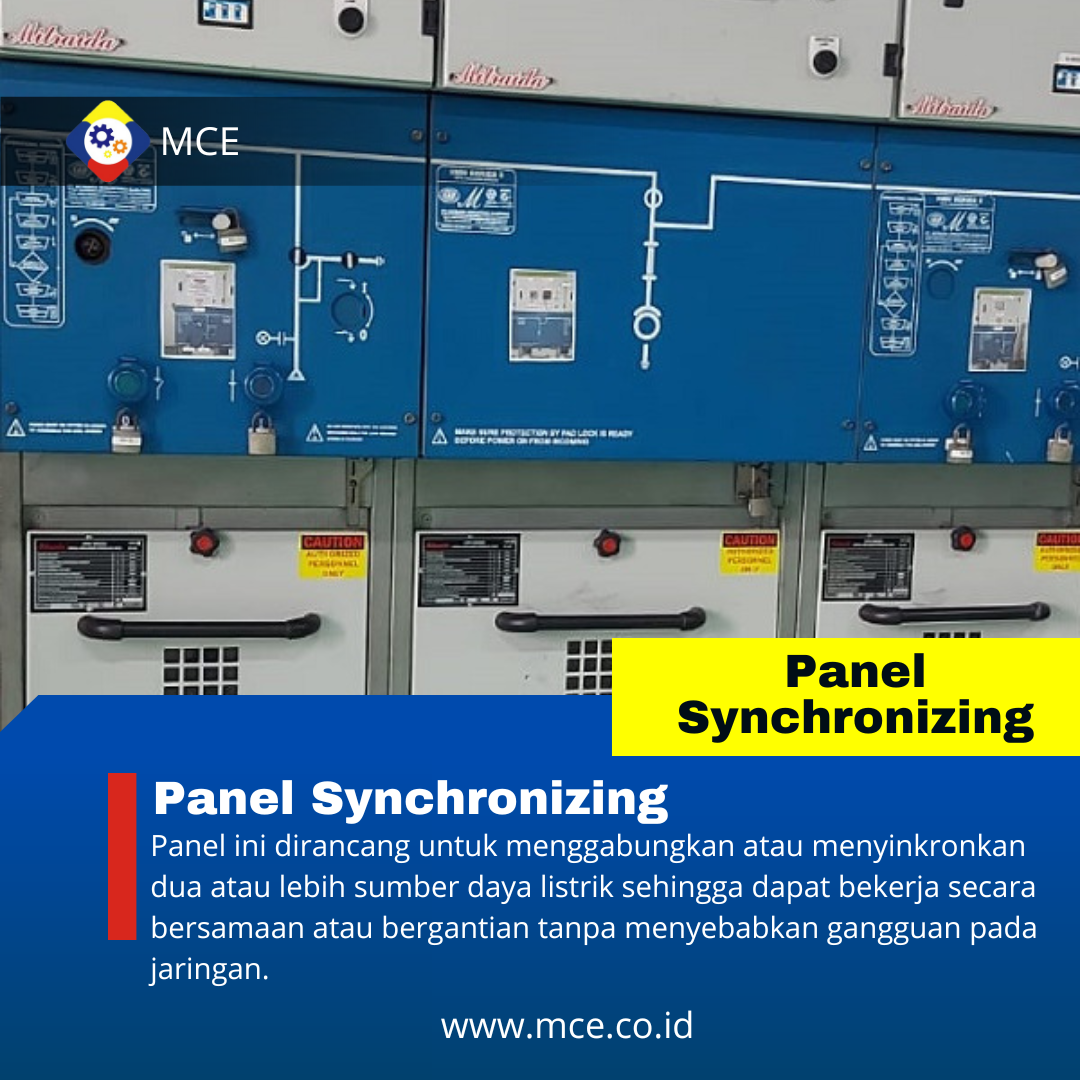

Apa Itu Panel Synchronizing ?

Panel Synchronizing merupakan bagian penting dalam sistem kelistrikan, khususnya pada instalasi yang menggunakan beberapa sumber daya listrik, baik dari generator maupun listrik utama (PLN).

Fungsi Panel Synchronizing

Panel Synchronizing berfungsi untuk mengatur operasi paralel antara beberapa generator atau antara generator dan listrik utama. Sistem ini memastikan bahwa frekuensi, tegangan, dan sudut fase dari semua sumber daya listrik yang akan disinkronkan berada pada nilai yang sesuai sebelum dihubungkan ke jaringan yang sama. Dengan demikian, operasi gabungan dari sumber daya listrik yang berbeda bisa dilakukan tanpa risiko merusak peralatan atau menyebabkan gangguan listrik.

Komponen Utama Panel Synchronizing

1. Synchronizer: Komponen ini adalah inti dari panel synchronizing. Alat ini digunakan untuk menyinkronkan frekuensi, tegangan, dan fase dari sumber daya listrik yang akan disambungkan. Pada sistem yang lebih canggih, synchronizer bekerja secara otomatis, tetapi ada juga yang masih menggunakan sistem manual.

2. Automatic Voltage Regulator (AVR):AVR bertugas mengatur dan menstabilkan tegangan dari generator agar sesuai dengan tegangan jaringan. AVR memastikan bahwa ketika generator dihubungkan ke jaringan, tidak ada lonjakan atau penurunan tegangan yang dapat merusak peralatan elektronik.

3. Governor:Governor mengontrol kecepatan generator untuk menjaga agar frekuensi yang dihasilkan tetap konstan. Frekuensi adalah salah satu parameter penting dalam sinkronisasi, dan harus sama antara semua sumber daya listrik yang akan digabungkan.

4. Breaker:Breaker atau pemutus arus bertugas menghubungkan dan memutuskan aliran listrik dari generator atau sumber daya lain ke jaringan. Breaker akan diaktifkan setelah sistem berhasil disinkronkan untuk memastikan operasi yang aman.

5. Metering Device:Alat pengukur ini digunakan untuk memonitor parameter penting seperti tegangan, frekuensi, dan arus dari setiap sumber listrik. Operator dapat menggunakan informasi ini untuk memastikan bahwa semua parameter berada dalam rentang yang aman sebelum menyinkronkan sumber daya listrik.

6. Control Switch:Panel synchronizing dilengkapi dengan berbagai saklar kontrol yang memungkinkan operator untuk mengontrol secara manual proses sinkronisasi jika dibutuhkan. Saklar ini bisa digunakan untuk menyalakan dan mematikan generator, mengatur tegangan, atau mengatur operasi paralel.

Proses Sinkronisasi

Proses sinkronisasi melibatkan beberapa langkah penting untuk memastikan semua parameter kelistrikan selaras sebelum disatukan. Berikut adalah proses dasar sinkronisasi:

a. Penyesuaian Tegangan:Tegangan dari setiap sumber daya listrik disesuaikan agar memiliki nilai yang sama. AVR digunakan untuk menjaga tegangan generator dalam batas normal.

b. Penyesuaian Frekuensi:Frekuensi listrik dari setiap sumber harus disesuaikan agar identik. Hal ini dicapai dengan mengatur kecepatan putaran generator menggunakan governor.

c. Penyesuaian Sudut Fase:Setelah tegangan dan frekuensi sesuai, sudut fase dari sinyal listrik juga harus disinkronkan. Ini merupakan langkah yang sangat penting, karena perbedaan fase dapat menyebabkan lonjakan arus yang merusak.

d. Koneksi ke Jaringan:Setelah semua parameter selaras, breaker diaktifkan untuk menghubungkan generator atau sumber daya listrik lain ke jaringan utama.

Manfaat Penggunaan Panel Synchronizing

Penggunaan panel synchronizing memberikan sejumlah manfaat penting, baik dalam industri maupun aplikasi komersial.

1. Keandalan Listrik yang Lebih Baik:

Panel synchronizing memungkinkan penggabungan beberapa sumber daya listrik, seperti generator cadangan dengan listrik utama. Hal ini meningkatkan keandalan pasokan listrik, terutama dalam kondisi darurat atau pemadaman listrik.

2. Efisiensi Operasi:

Dengan menyinkronkan beberapa generator, panel ini memungkinkan distribusi beban yang lebih merata dan efisien. Beban listrik dapat dibagi di antara beberapa sumber, sehingga mengurangi risiko overloading dan memperpanjang umur peralatan.

3. Pengurangan Downtime:

Dalam industri yang sangat bergantung pada ketersediaan listrik, downtime atau waktu henti bisa sangat merugikan. Panel synchronizing memungkinkan transisi yang mulus antara listrik utama dan generator tanpa gangguan, sehingga mengurangi downtime.

4. Operasi Berkelanjutan:

Jika listrik utama mengalami gangguan, panel ini memungkinkan generator bekerja secara otomatis, menjaga operasi tetap berlanjut tanpa gangguan besar.

Kesimpulan

Panel Synchronizing adalah perangkat penting dalam sistem kelistrikan yang memungkinkan operasi paralel antara beberapa sumber daya listrik. Dengan komponen utama seperti synchronizer, AVR, governor, dan breaker, panel ini memastikan bahwa semua parameter listrik, seperti tegangan, frekuensi, dan fase, berada dalam kondisi ideal sebelum sumber daya listrik digabungkan. Penggunaan panel ini tidak hanya meningkatkan keandalan dan efisiensi sistem kelistrikan, tetapi juga memungkinkan operasi yang lebih aman dan berkelanjutan.
